Ламельный мат для изоляции вентиляции и инженерных систем

Воздуховоды, трубопроводы и технологическое оборудование нуждаются в теплоизоляции не меньше, чем стены или кровля здания. Незащищённые металлические поверхности быстро передают тепло, из-за чего температура перемещаемого воздуха или рабочей среды может изменяться ещё до достижения конечной точки. На холодных участках дополнительной проблемой становится образование конденсата.

Для таких конструкций удобно использовать гибкую изоляцию, способную повторять форму прямых и криволинейных поверхностей. Одним из специализированных решений является ламельный мат из каменной ваты с наружным покрытием из армированной алюминиевой фольги.

Чем ламельная структура отличается от обычного рулонного утеплителя

В обычном минераловатном материале волокна преимущественно расположены вдоль его поверхности. При оборачивании круглого воздуховода или трубы внутренняя часть утеплителя сжимается, а внешняя растягивается. На сложных участках это может привести к неравномерной толщине слоя, заломам и неплотному прилеганию.

Ламельный материал состоит из отдельных полос каменной ваты, закреплённых на гибкой фольгированной основе. Волокна в ламелях ориентированы преимущественно перпендикулярно изолируемой поверхности. Такая конструкция лучше сопротивляется сжатию и помогает сохранить толщину утепления на изгибах.

Благодаря этому мат ламельный применяют для изоляции круглых и прямоугольных воздуховодов, труб большого диаметра, вентиляционных камер, резервуаров, баков, теплообменников и оборудования со сложной геометрией.

Зачем изолировать воздуховоды

В системе вентиляции температура воздуха внутри канала может отличаться от температуры окружающего помещения. Если воздуховод проходит через неотапливаемый участок, чердак, техническое помещение или производственную зону, неизолированная металлическая поверхность становится источником тепловых потерь.

В приточной вентиляции зимой воздух может остывать по пути к помещению, увеличивая нагрузку на нагревательное оборудование. В системах кондиционирования, наоборот, холодный воздух нагревается внутри канала, что снижает эффективность охлаждения.

Теплоизоляция ограничивает такой теплообмен и помогает поддерживать предусмотренную проектом температуру. Волокнистая структура каменной ваты также способна частично уменьшать передачу шума и вибраций, однако полноценная акустическая эффективность зависит от конструкции воздуховода, толщины изоляции, креплений и расположения оборудования.

Как возникает конденсат

Конденсат появляется, когда температура наружной поверхности воздуховода опускается ниже точки росы окружающего воздуха. Влага может собираться на металле, стекать на строительные конструкции и создавать условия для коррозии.

Особенно высок этот риск на каналах систем кондиционирования и холодоснабжения. Чтобы предотвратить увлажнение, теплоизоляционный слой должен обеспечивать требуемую температуру наружной поверхности, а фольгированное покрытие — ограничивать проникновение водяного пара к холодному металлу.

Даже правильно выбранная толщина утеплителя не решит проблему, если фольга повреждена или соединения оставлены открытыми. Водяной пар проникает через разрывы и проколы, после чего конденсат может образовываться внутри конструкции.

Роль алюминиевого покрытия

Армированная алюминиевая фольга удерживает ламели, укрепляет поверхность материала и защищает его от незначительных повреждений во время транспортировки и монтажа. Внутри сухих помещений она также формирует аккуратную наружную поверхность изоляции.

На холодных воздуховодах главное назначение покрытия — создание непрерывного пароизоляционного контура. Для этого продольные и поперечные стыки проклеивают совместимой алюминиевой лентой. Аналогичным способом герметизируют места подрезки, проколы от крепежа и случайные повреждения.

Фольгу нельзя рассматривать как полноценную защиту от осадков и сильных механических воздействий. Если трубопровод или оборудование находится на улице, изоляцию дополнительно закрывают металлическим кожухом из оцинкованной, алюминиевой или нержавеющей стали.

Как определить необходимую толщину

Толщина ламельного мата зависит от температуры рабочей среды, размеров объекта, условий размещения и допустимого уровня тепловых потерь. Для холодных систем также учитываются влажность окружающего воздуха и положение точки росы.

Материалы толщиной 25–30 мм могут применяться на отдельных внутренних воздуховодах и оборудовании, если такой слой подтверждён расчётом. Вариант 50 мм используется при более высоких требованиях к теплоизоляции труб, каналов и резервуаров. Слой 100 мм рассматривают для оборудования и крупных инженерных систем со значительной разницей температур.

Это только ориентиры. Нельзя утверждать, что определённая толщина универсально подходит для всех трубопроводов или вентиляционных каналов. Для горячих объектов рассчитываются тепловые потери и температура наружной поверхности, а для холодных — дополнительно проверяется риск конденсации влаги.

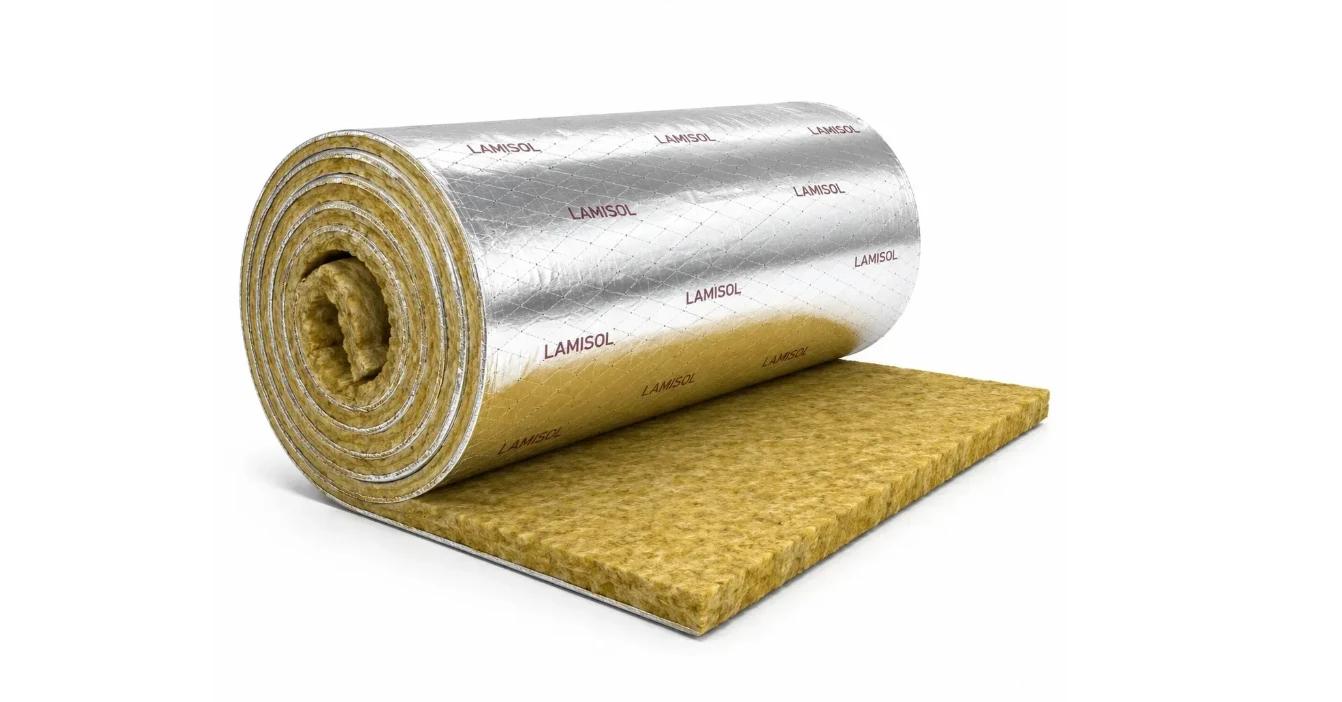

Ламельные маты Lamisol

Украинский бренд Lamisol выпускает фольгированные ламельные маты на основе каменной ваты плотностью 35 кг/м³. В каталоге представлены варианты толщиной 30, 50 и 100 мм, что позволяет подбирать материал для разных инженерных и промышленных систем.

Плотность не следует оценивать отдельно от конструкции изделия. На эксплуатационные свойства также влияют ориентация волокон, качество соединения ламелей с фольгой, прочность наружного покрытия, толщина и правильность монтажа.

Перед покупкой необходимо проверить допустимую рабочую температуру конкретного продукта. Температурные ограничения для каменной ваты, клеевого слоя и фольгированного покрытия могут отличаться. Для объектов с нормативными требованиями также проверяют сертификаты на готовое кашированное изделие, а не только характеристики минерального волокна.

Расчёт количества материала

Для прямоугольного воздуховода сначала определяют его периметр, складывая удвоенную ширину и высоту. Полученное значение умножают на длину утепляемого участка. Дополнительно учитывают толщину материала на углах, соединения полотен, переходы, ответвления и технологический запас.

При изоляции круглой трубы необходимо рассчитывать длину окружности не по диаметру металла, а по наружному диаметру сформированного теплоизоляционного слоя. Для этого к диаметру трубы прибавляют две толщины утеплителя.

Резервуары и оборудование сложной формы разделяют на отдельные участки: цилиндрические поверхности, торцы, днища, крышки, патрубки и опоры. Каждый элемент рассчитывается отдельно. Чем больше изгибов, фланцев и переходов, тем выше будет расход материала на подрезку.

При сравнении товаров важно учитывать площадь мата в упаковке. Более толстый утеплитель обычно имеет меньшую длину рулона, поэтому стоимость одной упаковки не показывает реальную цену изоляции квадратного метра.

Основные правила монтажа

Перед началом работ поверхность очищают от загрязнений, следов масла, влаги и коррозии. Утеплитель раскраивают так, чтобы он плотно охватывал конструкцию без чрезмерного растяжения и сильного сжатия ламелей.

На воздуховодах материал фиксируют способом, предусмотренным проектом: бандажами, штифтами, шайбами или другими совместимыми креплениями. Недостаточная фиксация может привести к провисанию, а чрезмерное затягивание бандажей — к уменьшению толщины теплоизоляции.

Соединения фольгированного покрытия проклеивают алюминиевой лентой. Особое внимание уделяют углам прямоугольных каналов, фланцам, подвесам, опорам и местам прохода коммуникаций. Открытых участков каменной ваты оставаться не должно.

Что учесть при заказе

До покупки необходимо подготовить размеры оборудования, труб или воздуховодов, указать температуру рабочей среды, условия размещения и требуемую толщину утепления. Для наружных объектов дополнительно рассчитывается металлический защитный кожух, а для холодных систем — материалы для герметизации пароизоляционного покрытия.

Правильно подобранный ламельный мат формирует равномерный теплоизоляционный слой даже на криволинейных поверхностях. Но эффективность готовой системы определяется не только характеристиками каменной ваты. Не менее важны точный расчёт толщины, плотное прилегание, надёжная фиксация и герметичность всех соединений.
