Для передачи видеосигнала нужны специальные линии связи, способные «доставить» информацию от источника к приемнику с минимальными искажениями и потерями. Эксперты интернет-магазина Bezpeka-Shop рассказали о видах кабелей, которые используют профессиональные инсталляторы при подключении видеодомофонов и систем видеонаблюдения.

Коаксиальный кабель

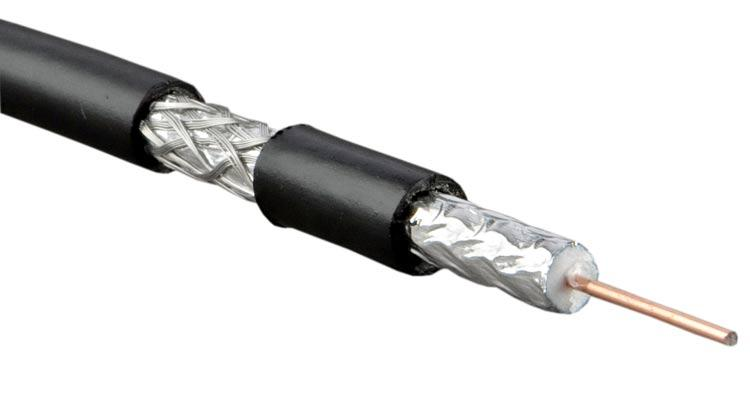

Электрический коаксиальный кабель с импедансом 75 Ом идеально подходит для передачи высокочастотного сигнала на расстояние до 200–450 метров. Минимальные потери обеспечиваются за счет соосного расположения центральной жилы и заземленного внешнего проводника (экрана), между которыми находится слой диэлектрической изоляции. Экран из двухсторонней фольги и оплетки препятствует выходу э/м излучения наружу, защищает сигнал от помех и межкабельных наводок, а также уравнивает нулевой потенциал соединенного оборудования (например, камеры и видеорегистратора).

Какой коаксиальный кабель купить? Самый популярный вариант — тонкий коаксиал RG-59 со сплошным или многожильным медным проводником (диаметр 0,6–0,81 мм), с помощью которого можно передавать ВЧ-сигнал на расстояние до 200 метров. Такой тип кабеля используется не только для подключения камер и домофонов, но и для прокладки сетей широкополосного доступа (кабельное ТВ, интернет). Варианты с более толстыми проводниками — RG-6/U (d=1–1,1 мм) и RG-11/U (d=1,5–1,63 мм) — подойдут для передачи видео на более дальние расстояния.

Важно: чем меньше поперечное сечение центрального проводника, тем меньше допустимое расстояние от источника до приемника.

Комбинированный кабель

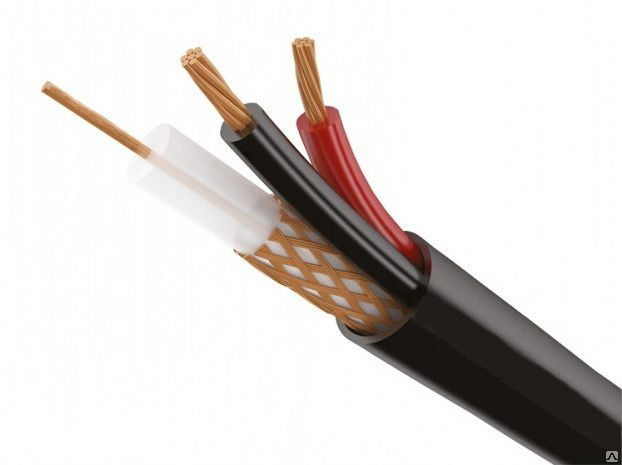

Комбинированный кабель КВК (ККСП, ККСВ) служит для одновременной передачи картинки и питающего напряжения в системах аналогового видеонаблюдения. Под защитным слоем из ПВХ (внутренний монтаж КВК-В) или светостабилизированного сшитого полиэтилена (наружный монтаж КВК-П) находится коаксиал с сопротивлением 75 Ом и две жилы питания. Вариант ККСВ помимо видео обеспечивает передачу звука. Соединяемые устройства могут быть удалены друг от друга максимум на 120 метров.

На заметку: КВК подходит для систем видеонаблюдения с небольшим количеством камер, подключаемых к сети через отдельные блоки питания 12В.

Витая пара

По витой паре можно передавать не только цифровой, но и аналоговый высокочастотный аудиовидеосигнал. В системах видеонаблюдения преимущественно используется FTP кабель с экранирующей оболочкой из фольги или STP кабель с общей медной оплеткой и индивидуальными фольгированными экранами.

В отличие от коаксиала этот тип кабеля позволяет строить протяженные линии связи свыше 200 метров, используя передатчик и приемник. Погонный метр витой пары стоит дешевле, к тому же изолированные проводники одного кабеля могут использоваться для передачи питания и управляющих сигналов, а также для подключения дополнительных камер.

На заметку: Под оболочкой витой пары находится 4 или 8 скрученных попарно медных проводников, каждый из которых покрыт пластиковой изоляцией.
