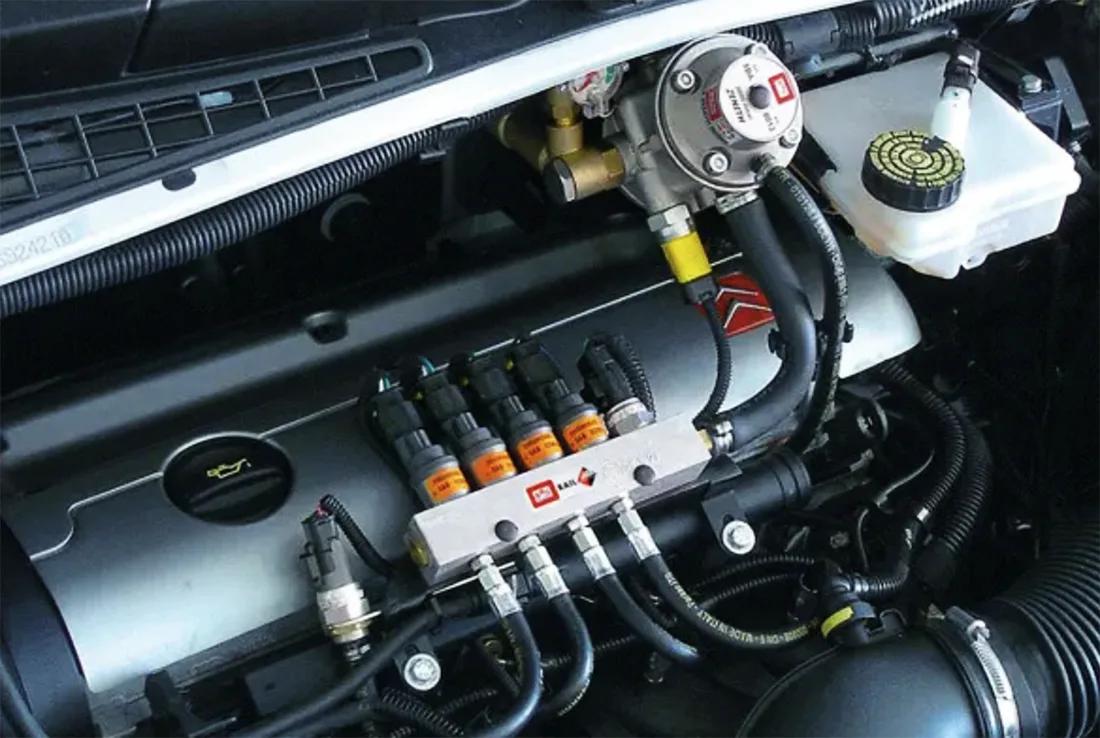

Оборудование ГБО: из чего состоит газовая система автомобиля

Газобаллонное оборудование позволяет автомобилю использовать в качестве топлива не только бензин, но и сжиженный углеводородный газ. Установка ГБО помогает снизить расходы на топливо и дает возможность выбирать между двумя видами горючего в зависимости от условий эксплуатации. При этом эффективность и безопасность системы напрямую зависят от правильного подбора компонентов и качества монтажа.

Современное оборудование ГБО представляет собой комплекс взаимосвязанных устройств. В него входят газовый баллон, редуктор, форсунки, электронный блок управления, фильтры, клапаны, трубопроводы и другие элементы. Каждый из них выполняет определенную функцию, а стабильная работа всей системы возможна только при их правильном взаимодействии.

Что входит в комплект ГБО

Состав газобаллонного оборудования зависит от поколения системы и особенностей конкретного автомобиля. Наиболее распространенные современные комплекты используют распределенный впрыск газа и электронное управление.

В типичную систему входят:

• газовый баллон для хранения топлива;
• мультиклапан, установленный на баллоне;
• заправочное устройство;
• газовая магистраль;
• газовый фильтр;
• редуктор-испаритель;
• газовые форсунки;
• электронный блок управления ГБО;
• датчики давления и температуры;
• переключатель режимов работы;
• соединительные шланги и фитинги.

Конкретная конфигурация определяется типом двигателя, мощностью, конструкцией впускной системы и выбранным поколением ГБО.

Газовый баллон

Баллон является основным резервуаром системы. В нем хранится сжиженный газ под давлением. Для легковых автомобилей применяются баллоны различной формы и вместимости.

Наиболее распространены цилиндрические и тороидальные варианты. Цилиндрический баллон обычно устанавливается в багажном отделении, а тороидальный может размещаться в нише запасного колеса. Последний вариант позволяет сохранить больше полезного пространства багажника.

Фактический объем заправляемого газа меньше полного геометрического объема баллона. Это связано с необходимостью оставить свободное пространство для безопасного расширения топлива при изменении температуры.

Мультиклапан и его назначение

Мультиклапан устанавливается непосредственно на газовом баллоне. Это один из важных элементов системы безопасности.

В зависимости от конструкции он выполняет сразу несколько задач: обеспечивает подачу и перекрытие газа, контролирует уровень наполнения баллона, а также участвует в защите системы от аварийных режимов.

Исправность мультиклапана имеет большое значение, поэтому при обслуживании ГБО необходимо проверять не только электронные компоненты, но и механические элементы газовой системы.

Редуктор-испаритель

В баллоне газ находится в сжиженном состоянии. Перед подачей в двигатель его необходимо перевести в газообразную фазу и снизить давление до рабочего значения. Для этого используется редуктор-испаритель.

Обычно редуктор подключается к системе охлаждения двигателя. Тепло охлаждающей жидкости используется для испарения газа и предотвращения чрезмерного охлаждения самого редуктора.

Производительность редуктора должна соответствовать мощности двигателя. Если устройство не способно стабильно обеспечивать необходимое количество топлива под нагрузкой, двигатель может терять мощность или работать с неправильным составом смеси.

Газовые форсунки

Форсунки отвечают за дозированную подачу газообразного топлива во впускную систему двигателя. В современных системах с последовательным впрыском отдельная форсунка обычно используется для каждого цилиндра.

Электронный блок управления определяет продолжительность открытия форсунок. Благодаря этому количество газа можно изменять в зависимости от оборотов двигателя и текущей нагрузки.

От быстродействия и точности форсунок зависит качество работы двигателя на газе. Загрязнение или износ этих компонентов может проявляться нестабильным холостым ходом, рывками, увеличением расхода топлива и снижением динамики.

Электронный блок управления ГБО

Электронный блок управления является своеобразным «мозгом» современной газовой системы. Он получает информацию от различных датчиков и на ее основании рассчитывает параметры подачи газа.

Блок ГБО взаимодействует с электроникой автомобиля и учитывает сигналы бензиновой системы впрыска. После настройки он преобразует параметры работы на бензине в соответствующие команды для газовых форсунок.

Качество программного обеспечения и правильность калибровки имеют не меньшее значение, чем характеристики механических компонентов. Даже дорогая система может работать неудовлетворительно при неправильной настройке.

Датчики в газовом оборудовании

Для контроля работы системы используются различные датчики. Они позволяют электронному блоку получать информацию о давлении, температуре газа и других параметрах.

На основании этих данных система корректирует работу форсунок и определяет условия, при которых можно переключить двигатель с бензина на газ.

Неисправность датчика способна привести к неправильному дозированию топлива, нестабильной работе двигателя или некорректному переключению между видами топлива.

Фильтры ГБО

В газовой системе используются фильтры, предназначенные для удаления загрязнений и различных примесей. Они защищают чувствительные компоненты, прежде всего газовые форсунки и редуктор.

Фильтры постепенно загрязняются во время эксплуатации, поэтому являются расходными элементами. Интервал их замены зависит от конкретного оборудования, качества топлива и рекомендаций производителя.

Экономия на фильтрах может оказаться невыгодной в долгосрочной перспективе: загрязнение системы способно ускорить износ более дорогих компонентов.

Газовые магистрали и трубопроводы

Для транспортировки топлива от баллона к моторному отсеку используется газовая магистраль. В современных системах применяются специальные трубки и соединения, рассчитанные на работу с газовым топливом и соответствующее давление.

При монтаже магистраль необходимо прокладывать таким образом, чтобы она была защищена от механических повреждений, чрезмерного нагрева и других неблагоприятных воздействий.

После проведения любых работ с газовыми соединениями необходимо проверять систему на герметичность.

Переключатель бензин/газ

В салоне автомобиля устанавливается небольшой переключатель, с помощью которого водитель может контролировать режим работы ГБО. В зависимости от модели устройства он также показывает примерный уровень газа в баллоне.

Современные системы обычно позволяют двигателю автоматически запускаться на бензине, после чего при достижении необходимых условий электроника самостоятельно переключает питание на газ.

Как работает система ГБО

Работа газового оборудования представляет собой последовательный процесс. После заправки топливо находится в баллоне в сжиженном состоянии. При открытии газового клапана оно поступает по магистрали к редуктору.

Редуктор снижает давление и переводит газ в газообразное состояние. Затем топливо проходит через фильтр и поступает к форсункам. Электронный блок управления рассчитывает необходимое время их открытия, после чего газ подается в двигатель.

Если система настроена правильно, водитель практически не ощущает разницы между режимами работы на бензине и газе при обычной эксплуатации.

Как выбрать оборудование ГБО

Подбирать газовое оборудование желательно не по принципу самой низкой цены или известности отдельного бренда. Все компоненты должны быть совместимы между собой и соответствовать характеристикам двигателя.

При выборе комплекта необходимо учитывать:

• тип и объем двигателя;
• мощность силового агрегата;
• количество цилиндров;
• тип системы впрыска;
• конструкцию впускного коллектора;
• необходимую производительность редуктора и форсунок;
• совместимость электронного блока управления с автомобилем;
• доступность запасных частей и сервисного обслуживания.

Для некоторых современных двигателей требуется более сложная система управления и дополнительная настройка. Поэтому окончательную конфигурацию лучше определять после диагностики автомобиля.

Установка ГБО важнее стоимости комплекта

Даже качественные компоненты не смогут обеспечить нормальную работу системы, если оборудование установлено неправильно. При монтаже необходимо учитывать расположение форсунок, длину газовых шлангов, место установки редуктора, прокладку магистралей и подключение электроники.

После установки обязательно выполняются проверка герметичности, настройка давления и программная калибровка. Затем автомобиль проверяется в различных режимах работы двигателя.

Особенно важна настройка под нагрузкой. Если газовая карта корректно работает только на холостом ходу, это еще не означает, что вся система настроена правильно.

Обслуживание газобаллонного оборудования

ГБО требует периодического обслуживания, как и другие автомобильные системы. Регулярная диагностика позволяет своевременно обнаружить утечки, загрязнение фильтров, проблемы с редуктором или форсунками.

Во время обслуживания обычно проверяют состояние фильтров, давление газа, работу редуктора, форсунок и датчиков. Также проводится компьютерная диагностика электронного блока и проверяется корректность настроек.

Не стоит откладывать обращение в сервис, если автомобиль начал заметно хуже работать на газе. Повышенный расход, запах газа, нестабильный холостой ход, рывки или самопроизвольный переход на бензин могут свидетельствовать о неисправности оборудования.

Безопасность при использовании ГБО

Современное газовое оборудование рассчитано на безопасную эксплуатацию при соблюдении требований производителя и правильном монтаже. Однако газовая система требует такого же внимательного отношения, как топливная система бензинового автомобиля.

При появлении запаха газа необходимо прекратить эксплуатацию автомобиля до выяснения причины. Самостоятельно разбирать газовые соединения или ремонтировать элементы системы без соответствующих знаний не следует.

Оборудование ГБО представляет собой сложную систему, в которой каждый компонент выполняет свою функцию. Баллон отвечает за хранение топлива, мультиклапан обеспечивает управление и защиту, редуктор подготавливает газ к подаче в двигатель, форсунки дозируют топливо, а электронный блок управляет всей системой.

На итоговую эффективность ГБО влияют не только характеристики отдельных деталей, но и их совместимость, качество монтажа и правильность настройки. Поэтому при выборе оборудования стоит учитывать особенности конкретного двигателя, условия эксплуатации и наличие квалифицированного сервиса.

Грамотно установленная и настроенная система способна обеспечить стабильную работу автомобиля на газовом топливе, сохраняя возможность использования бензина и позволяя выбирать наиболее подходящий режим эксплуатации.
